Üheksa alajaama. Üks täielik vahetus.

Zikai Electric lõpetab kondensaatorite vahetuse üheksas Ameerika stiilis alajaamas Kashgaris Xinjiangis

Kashgari tuulepuhutud aladel on üheksa Ameerika stiilis alajaama kondensaatorite kompensatsiooniseadmed vahetatud – vanad kondensaatorid välja, uued pangad sisse, faasikontrollid ja lülitustestid. Paberil tundub see otsekohene töö. See, mis tegelikult otsustab, kuidas need üksused järgmisel kümnendil käituvad, on kõik, mida fotol ei näe.

1. Projekti lühidalt

2. Miks kondensaatori väljavahetamine väärib hoolt?

Madalpinge jaotussüsteemis on kondensaatoripank vaikne komponent, mida keegi ei märka – kuni see ebaõnnestub ja seejärel mõjutab terve sektsioon. Selle ülesanne on reaktiivvõimsuse kompenseerimine. Tehke kõik õigesti ja võimsustegur püsib stabiilsena, liinivool langeb ja trafo efektiivne võimsus vabaneb. Saage valesti ja kaod tõusevad, pinge kõigub ja võimsusteguri trahvitasud hakkavad tekkima.

Seetõttu pole kondensaatorite vahetamine kunagi lihtne vahetus. Aastaid kasutusel olnud kondensaatorid kaotavad mahtuvuse, paisuvad ja lagunevad sisemiselt. Kui uued seadmed kukutatakse tagasi samadele kohtadele, ilma et oleks käsitletud lülituskoordinatsiooni, seeriareaktorite sobitamist ning kapi juhtmestikku ja märgistamist, on järgmine rike vaid aja küsimus.

Kondensaatori vahetamine on võimalus süsteemi lähtestada – taastades kompensatsioonivõime, lülitades töökindluse ja hooldatavuse kavandatud olekusse ühe liigutusega.

3. Kohapeal: iga üksus avati ja kontrolliti

Üheksa ühikut, mis on jaotatud üle väliplatsi, tähendab hajutatud tööpindu ja tihedat akent. See on töö välirekord.

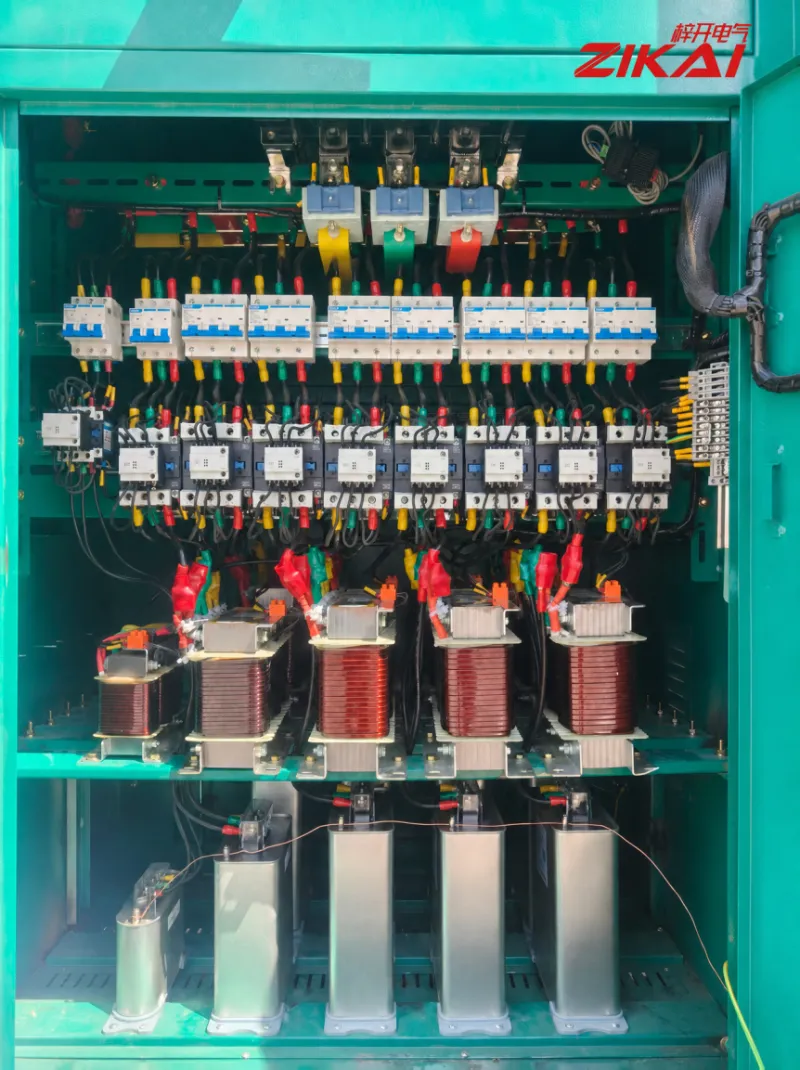

Joonis 01  Kondensaatori kompensatsioonikapi sees. Ülevalt alla: miniatuursed kaitselülitid harukaitseks, lülituskontaktorid, jadareaktorid ja madalpinge paralleelkondensaatoripank põhjas. Siinid ja väljuvad juhid on faasikoodiga kollased, rohelised ja punased, igal vooluringil on juhtmenumbriga muhvid ja otstes isolatsiooniotsikud – detailid, mis määravad otseselt, kui kiiresti on võimalik ülevaatust või riket hiljem jälgida.

Joonis 02  alajaama madalpinge sektsiooni sees. Vormitud korpusega kaitselülitid, arvestid ja indikaatorlambid on rühmitatud, kondensaatori kompensatsiooniahelad on paremal. Komponentide paigutus avatud ustega annab kõige selgema ülevaate sellest, kas seadet on lihtne hooldada.

Joonis 03  Välisalajaama madalpingeruumi välisilme. Kollased hoiatussildid "Madalpingeruum / Ainult volitatud personal" on terved ja loetavad – see on kohapealse ohutuse põhinõue ja kohustuslik objekt üleandmise kontrollimisel.

Joonis 04 Kõrgepinge, madalpinge ja kondensaatori kompensatsiooni sektsioonid kõrvuti. Selle töö keskmes on kondensaatori kompensatsioonikamber. Kui korpused on välialusele paigutatud, tuleb ka tihendus, ventilatsioon ja maandus järjepidevus ühiku kaupa kinnitada.

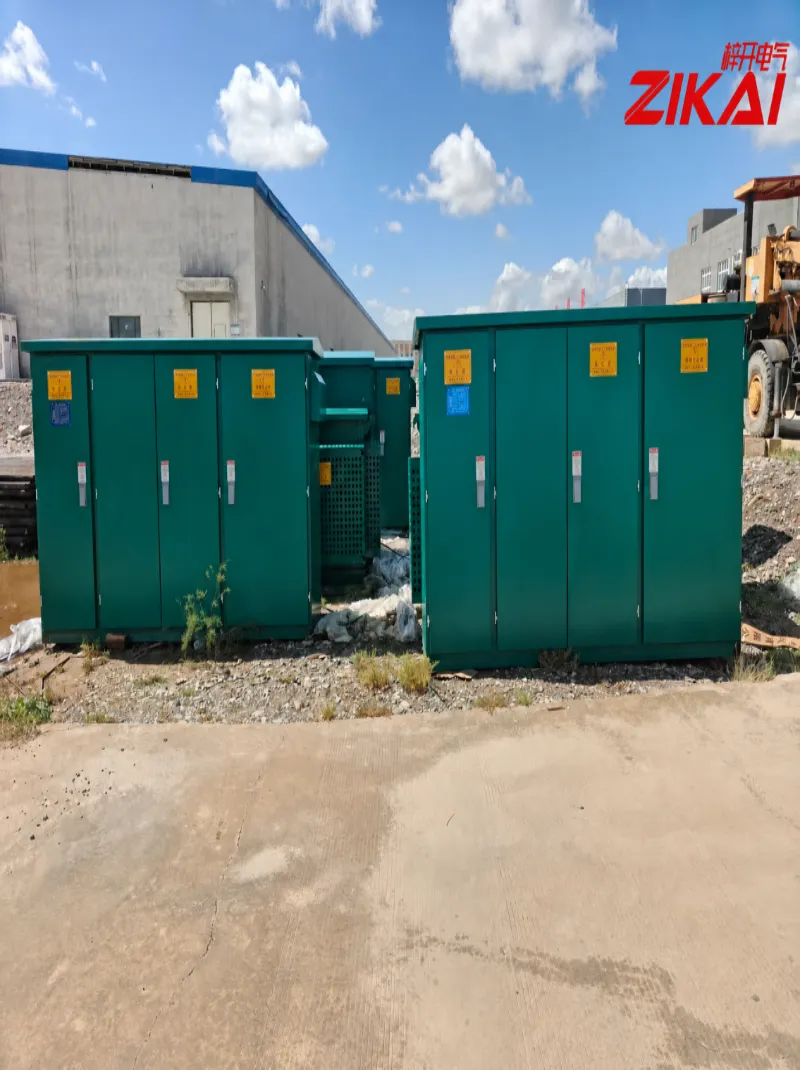

Joonis 05  Seadmed kohale toimetatud ja paigaldamiseks ettevalmistatud. Välitöö tähendab võistlemist ilma, tuuleliiva ja tööplatsi tingimustega – töötegemise tempo määrab tihtipeale see, kui tihe tööde järjekord on planeeritud.

4. Kolm detaili, mille osas me järeleandmisi ei tee

1. Kondensaator ei ole "sees" enne, kui lülitusahel on kontrollitud

Kondensaatoriahelad töötavad tavaliselt koos jadareaktoritega, mis summutavad harmoonilist võimendust ja piiravad sisselülitusvoolu. Kui reaktori ja kontaktori seisukorda asendamise ajal eiratakse, võib uhiuus kondensaatoripank sattuda sissetõmbesse, mis ületab selle, milleks see oli ette nähtud.

2. Kabineti töö määrab hoolduskulud kümne aasta pärast

Faasi värvikoodid, juhtmenumbrite varrukad, klemmide isolatsioonikingad, rakmete komplekteerimine, siini kinnitus ja pöördemoment – ​​need on osad, mis vastuvõtufotol tunduvad tähelepanuväärsed ja millest sõltub tehnik kümne aasta pärast. Õigesti tehes võib rikke tuvastada kümne minutiga. Hooletult tehtud, võib kuluda terve päeva.

3. Üheksa ühikut, üks standard

Kui komponentide paigutus, faaside määratlus ja märgistus on samas kohas seadmete lõikes erinevad, muutub hooldus oletuslikuks. Rakendasime kõigis üheksas üksuses ühtset tööstandardit ja märgistamise tava ning pidasime kohapeal fotosid, nii et seadmed on jälgitavad alates selle üleandmise päevast.

5. Mida klient saab

• Kompensatsioon taastatud – reaktiivne kompensatsioon on taas normaalsel tasemel, parandades võimsustegurit ja pinge kvaliteeti, aidates vähendada liinikadusid ja leevendada trafode koormust.

• Usaldusväärsem lülitus – kondensaatorite, reaktorite ja kontaktorite vaheline suhe taastatakse, vähendades ebanormaalsest ümberlülitusest tuleneva sekundaarse kahjustuse ohtu.

• Lihtsam hooldus – ühtne faasivärvide ja juhtmenumbrite skeem muudab kontrolli, rikete asukoha ja varuosade vahetamise kiiremaks.

• Dokumenteeritud protsess – põhietapid pildistatakse ja arhiveeritakse ning on valmis edaspidiseks hoolduseks või süsteemi laiendamiseks kokku tõmbama.

6. Zikai Electricust

Zikai Electric (ZIKAI) toodab, moderniseerib ja teenindab terviklikke toiteseadmete pakette – alajaamadest ja kondensaatorite kompenseerimisseadmetest kuni nendega seotud jaotus- ja kaabliühendusseadmeteni. Meie töö on konkreetne: muuta seadmed reaalsetes töötingimustes stabiilseks, hooldatavaks ja tõrgeteta.

Kashgar on sellel marsruudil üks peatus. Niisketest rannikualadest kuni laiade temperatuurikõikumistega loodetuuleni ei tööta seadmed kunagi laboritingimustes – just seetõttu nõuame, et kõik otsad ja märgised oleksid õiged.
