Kasutuselevõtt on lõpetatud Shandong Hongzhitai uues energiatehnoloogias, Xintais

1. Kasutuselevõtt lõpetatud

Shandongi osariigis Xintais asuva Shandong Hongzhitai New Energy Technology Co., Ltd. lülitusseadmete paigaldamine on kasutusele võetud.

Kasutuselevõtt on etapp, kus seadmed lakkavad olemast installatsioon ja hakkavad töötama süsteemina. Iga vooluring on tagatud selle joonisega, iga kaitseseade on seadistatud ja tõestatud ning iga blokeering, signaal ja näit on kinnitatud, et rääkida tõtt selle taga oleva varustuse kohta.

Alles siis, kui see kõik on tehtud, muutub nendel fotodel olev ruum pigem alajaamaks kui kapireaks.

Joonis 01  Keskpinge jaotusseadmete ruum Xintai asukohas, kus KYN28A-12 paneelid on paigutatud kahes reas üksteise vastas üle töökäigu.

2. Mis paigaldati: KYN28A-12 metallkattega lülitusseade

Põhiseadmed on KYN28A-12 metallkattega väljatõmmatavad jaotusseadmed: siseruumides, kolmefaasiline, 50 Hz, ehitatud ühe siini ja ühe siiniga sektsioonsüsteemidele 3,6 kV kuni 12 kV.

Selle ülesandeks on vastu võtta ja jaotada elektrienergiat ning juhtida, kaitsta ja jälgida sellega ühendatud ahelaid – see teeb sellest punkti, kus sissetulev toide, väljuvad toiteallikad, mõõtmine ja kaitse saavad kokku ühes ruumis.

Paigutus on paneeli esikülgedel loetav. Jooksu pea kannab esimese siini sektsiooni sissetulevat isolatsioonipaneeli ja teise sissetulevat paneeli, millele järgnevad esiküljele märgitud 630 A võimsusega kaitselülitite paneelid.

Iga paneel on identifitseeritud numbriga – G01, G02 ja edasi – koos QR-koodiga identifitseerimise, üherealiste diagrammide ja ohutushoiatustega.

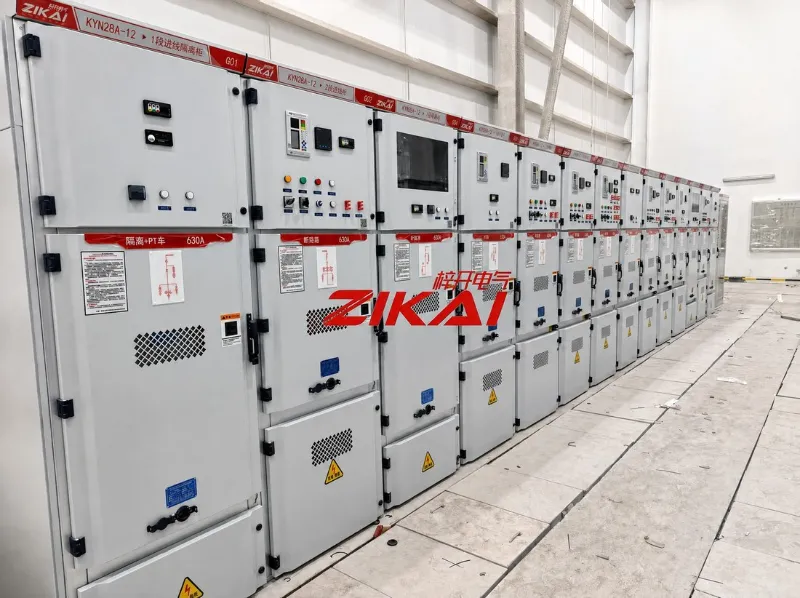

Joonis 02  KYN28A-12 paneelid. Paneelide nummerdamine, vooluahelate nimetused, 630 A väärtused, üherealised diagrammid ja QR-koodiga identifitseerimine esiküljel.

3. Alalisvoolu aku ekraan

Jaotusseadme kõrval asub alalisvoolu aku ekraan. See on ooterežiimi allikas, mis hoiab kaitset, juhtimist ja indikaatoreid elus, kui põhitoidet pole – just sel hetkel, kui need vooluringid on kõige olulisemad.

Ekraan ühendab laadimis- ja jaotussektsiooni akupanga endaga, nii et kogu alalisvoolusüsteemi saab ühest kohast üle vaadata. Fotodel asuvad akupael ja instrumentidega esipaneel samas korpuses.

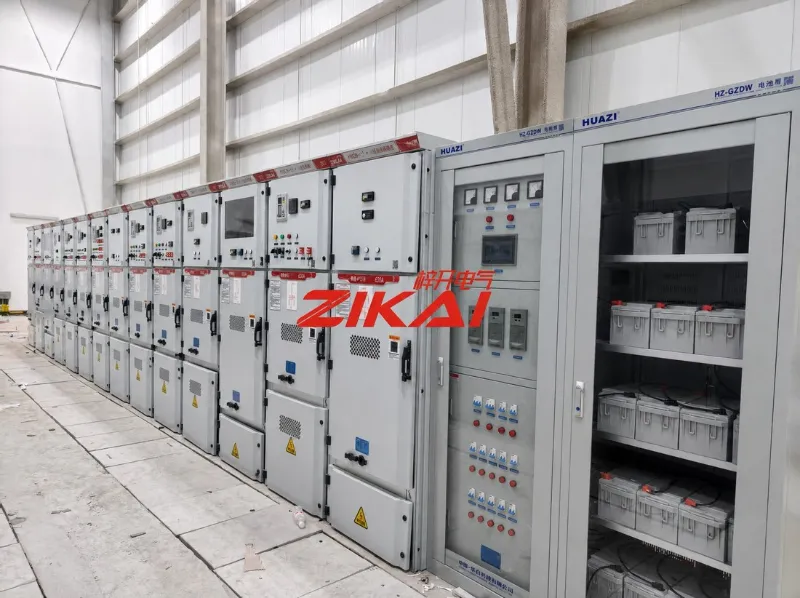

Joonis 03  Alalisvoolu aku ekraan koos mõõteriistadega esipaneeli ja akupangaga samas korpuses.

4. Mida tähendab „kasutuselevõtt lõpetatud”.

Kasutuselevõtu allkirjastamine on tehtud asjade loend. Meie oma kõlab nii:

• Iga vooluringi jälgitakse ja kinnitatakse vastavalt joonistele, paneelhaaval

• Kaitseseaded on rakendatud nii, nagu kavandatud ja on tõestatud, et need töötavad

• Väljatõmmatavate veokite joondamist ja vahetatavust kontrolliti sõidu ajal

• Kinnitatud lukustused ja turvaluugid, nii et ühtki paneeli ei saa järjekorrast välja lülitada

• Indikatsiooni-, mõõtmis- ja häiresignaalid on kinnitatud kohapealsete tingimustega

• Isolatsiooni- ja dielektrikatsed läbisid enne pingestamist

• Märgistus, diagrammid ja füüsiline sait on kokku lepitud

Ükski neist pole fotol näha. Kõik see otsustab, kas ruum käitub nii, nagu joonisel näidatud.

5. Saidi kirje

Kaks vaadet samast jooksust: lülitusseadme liini täispikkus ja ridadevaheline töökäik. Selles etapis kontrollitakse põrandamärgistust, juurdepääsuruumi ja iga paneeli asendit selle numbri suhtes.

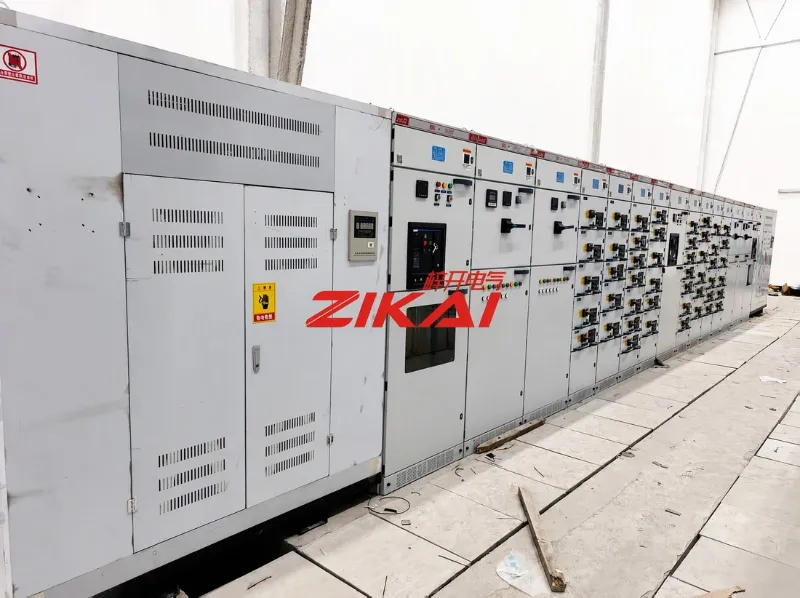

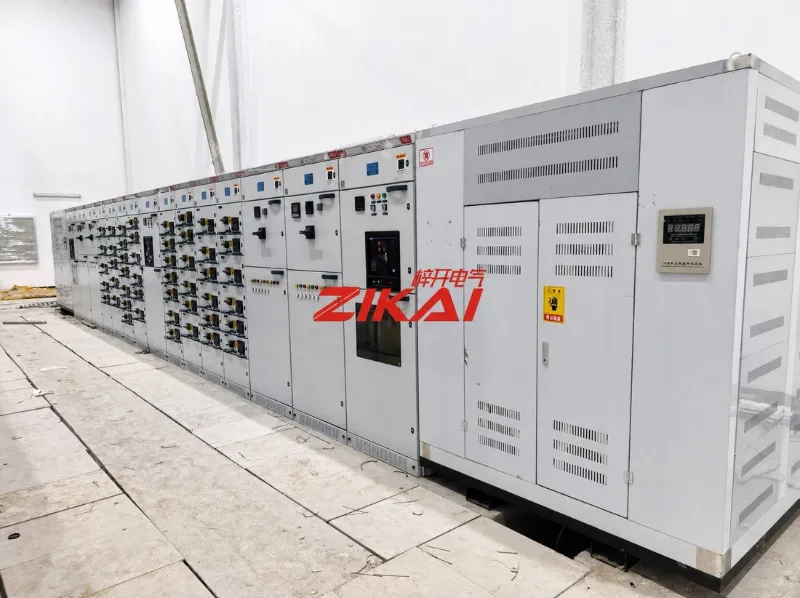

Joonis 04  Jaotusseadme joon piki selle pikkust koos paneeli esipaneelide, kaitseseadmete ja näidikupaneelidega järjest.

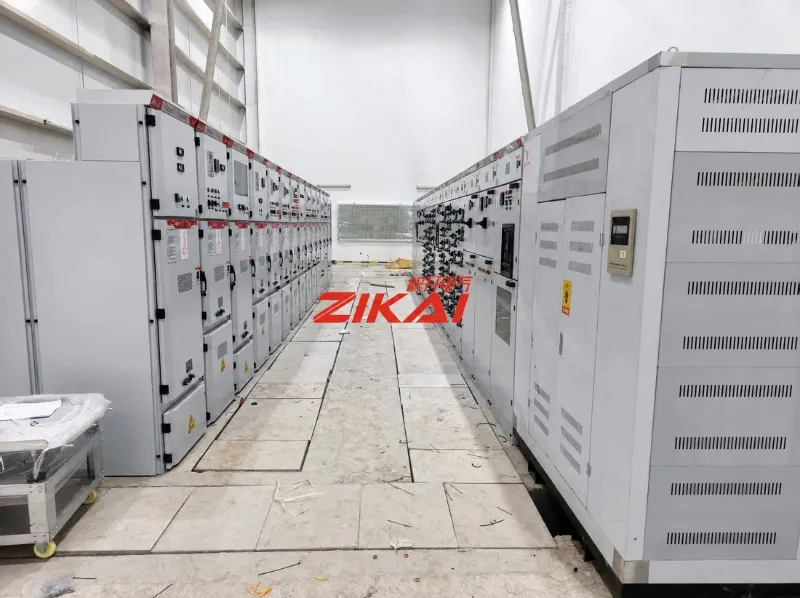

Joonis 05  Töökäik. Paneelide esipaneelid, hinnangud ja ohutushoiatused koos juurdepääsuruumiga, mida hoitakse kogu sõidu vältel vabana.

6. Zikai Electricust

Shanghai Zikai Electric Co., Ltd. (ZIKAI) toodab, moderniseerib ja teenindab terviklikke toiteseadmete pakette: keskpinge jaotusseadmeid, madalpinge jaotusseadmeid, kasti tüüpi alajaamu, postidele paigaldatavaid ja välistingimustes vaakumkaitselüliteid, kondensaatorite kompenseerimisseadmeid ja nendega seotud jaotusseadmeid.

Projektid tarnitakse alates seadmete tarnimisest kuni paigaldamise ja kasutuselevõtuni.

Toimetaja märkus – kasutati ainult esitatud fakte: kliendi nimi, asukoht ja kasutuselevõtu lõpetamine. KYN28A-12 kirjeldus ja 630 A reiting on võetud tööstuse dokumentatsioonist ja paneelidel loetavatest märgistustest; paneelide arvu, projekti väärtust ega ajakava pole märgitud. Pealdised kirjeldavad ainult seda, mis on igal fotol nähtav.
